SMJ K9100C是一款针对电梯、楼宇对讲系统设计的专用门禁设备,集智能卡识别技术、微控制技术、红外技术等多种先进技术集于一体的现代化智能出入口管理控制设备,用非接触IC感应智能卡作为身份识别。用户使用更方便,管理更简单便捷。不需要在控制器上授权,也不需要控制器布线与电脑联网管理,只需卡在管理处注册授权即可使用。
本产品,采用飞利浦原装芯片,工作稳定,人性化设计,功能卓越,安装简便,可维护性、可操作性受很多楼宇厂家和工程商认可和青睐。
|
一、产品特点:
|
- ■ 安装简单,不联网方式安装,电脑与控制器不用布线联网,大大节省施工、调试和维护成本。
- ■ 电脑管理用户卡,直接对卡片设置开门权限、期限、次数、时段限制,无需在控制器上发卡。
- ■ 用户容量无限制,支持脱机刷卡记录和黑名单功能,不用担心卡片丢失。
- ■ 换控制器无需收回卡片重新发卡,大大节省售后时间和售后成本。
- ■ 采用MF1卡,对卡片加密处理,不易被复制,可控制用户卡片的来源。
- ■ 有嵌入式、一体机可选,与电梯管理共用一个系统。
- ■ 安装简单,维护便捷,使用方便,人性化管理,适合公司、小区、酒店、停车场等场所的各种通道和梯控的管理。
|
二、技术参数:
|
- 标准电压 DC12V(±30%)
- 静态电流 <80mA;
- 动态电流 <100mA;
- 工作频率 13.056Mhz
- 工作温度 -20℃~70℃
- 读卡类型 IC(MF1)卡
- 读卡距离 3-5cm(与天线尺寸有关)
- 用户容量 无限制
- 脱机记录 3000条
- 黑名单容量 10000条
- 反应时间 0.5秒
- 输出参数 2A 30VDC(干节点信号)
- 外形尺寸 长90mm x宽50mm x
高20mm
- 一体机外形尺寸:长120mm x宽75mm x 高20mm
|
三、产品特点:
|
- 脱机发卡功能
不用在门禁设备上操作设置用户卡,只需在管理软件上对用户卡进行设置开门权限、有效期、有效时段及次数。
- 不联网功能
控制器不用与电脑不用布线和联网,通过管理卡设置控制器的参数。
- 管理卡功能
管理软件配合读写器设置管理卡,通过管理卡设置控制器的扇区与密码、继电器动作时间和时钟、用户卡黑名单和白名单。
- 有效期管制功能
用户卡可设截止使用的年月日后,超过设定的日期将不能正常使用。可应用于物业管理处对物业费收取的管理,停车场月卡管理等。
- 次数管制功能
用户卡一次性最多设置65000次,每刷一次卡减少一次,次数为0时将不能正常出入。可应用于临时访客使用
- 时段管制功能
用户卡设置时段后,如8:30—17:00,在时段之外将不能正常使用。
- 组合管制功能
有效期、次数、时段三种同时管制或选择任意两种管制,只要其中一种无效,将不能正常出入。
- 用户卡挂失功能(黑名单功能):
用户卡遗失可通过管理卡设置为黑名单,设置黑名单后用户将无法正常使用,找回卡片再设置为白名单后即可使用,防止卡片遗失被非法使用者拾到后非法闯入。
- 用户卡加密功能
选择任意扇区进行使用,自行设置密码,采用12位十六进制密码进行加密。
- 用户卡查询功能
在软件上通过读写器读取用户卡的信息,可查看卡片的卡号、卡片类型、有效日期、剩余次数、时间段、进入的控制器编号和楼层编号。卡片类型有计时卡、计次卡、时段卡。
- 刷卡记录查询功能
控制器保存进出刷卡记录,通过485通讯转换器连接电脑来提取刷卡记录,不能实时监控刷卡记录。提取刷卡记录后,软件上可进行查询、导出EXCEL、删除或打印的处理。刷卡记录信息有刷卡时间、姓名、编号、部门、控制器编号、出入门的名称、卡片类型、卡片状态。
- 管理员管理功能
主管理员可以增加、删除、修改管理员名称和登录密码。软件自动记录管理员在软件上的所有操作,记录信息有管理员的名称、操作时间、设置用户卡的详细信息以及设置用户卡的类型、有效期、次数等信息,并可查询、导出、打印。
- 软件扩展功能
标准软件是可以对用户卡进行加密处理,用专用软件可限制用户卡加密初始化操作,用单独软件对用户卡加密,控制用户卡的来源。
- 硬件功能介绍
- ■ 控制器不需布线联网,卡片不用在控制器上面授权。
- ■ 用户卡直接在软件连接的发卡器上设置开门权限和使用期限或次数。
- ■ 控制器的用户数量无限制,暂停使用卡数量800OPCS。
- ■ 有效期可设置任意年月日,刷卡次数可设1-65000次。
- ■ 通过管理卡设置控制器的扇区密码、时钟校正、开锁时间设定、黑名单增加或删除等。
- ■ 用户卡的每个扇区可设置255个任意门的进入权限。
- ■ 拨码开关设置控制器地址,有效设置范围1-255。
- ■ 卡片加密处理,不易复制,卡片丢失,也可暂停使用的挂失处理。
- ■ 在无用户卡的情况,通过管理卡设置或取消用户的使用权限。
- ■ 对用户卡片的使用有效期或使用次数进行修改、延长或查询。
- ■ 用户卡经过加密处理后方可使用,避免了卡片复制,可限制卡片来源。
- ■ 读卡和控制器为一体,输出常开常闭干节点信号,开锁时间0.5-255秒可设。
- ■ 可以外接读卡器,实现进和出刷卡开门功能
- ■ 通过管理卡或遥控器将卡加入暂停使用的黑名单,卡片丢失不必担心被别人捡到使用
- ■ 可以灵活选择使用卡的任何扇区,管理卡设置控制器识别的扇区。
- ■ 支持出门按钮,蜂鸣器提示有效或无效卡。
- ■ DC9-15V工作电压,过流过压保护,TVS保护,输入/输出均隔离保护措施。
- ■ 采用工业级元件,适应各种恶劣环境,外部硬件看门狗电路永不死机。
|
四、软件主界面:
|

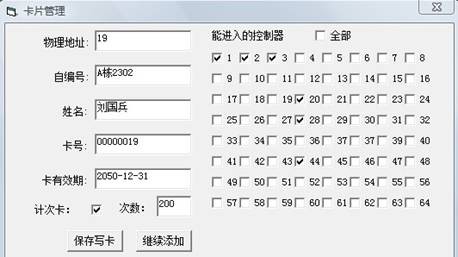

发卡页面:
读写器:
感应距离:4-6cm
工作电流:小于80mA
读写时间:0.5秒
无需外接电源,USB口取电,RS232口通讯。
蜂鸣器和指示灯提示工作状态。
|

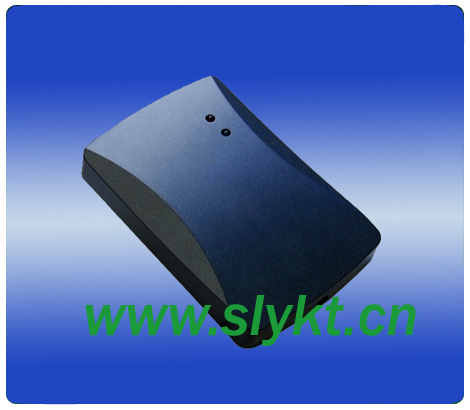

读写器实物图 |
|

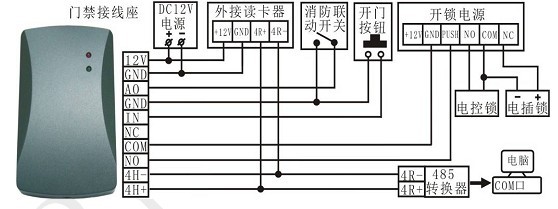

五、接线示意图:
|
