产品简介：

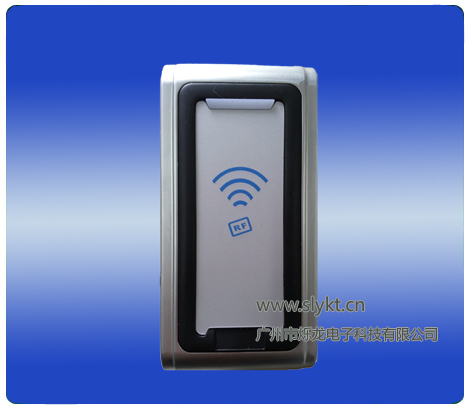

本产品为非接触式感应卡金属密码门禁读头，根据型号不同分别支持EM、HID、MIFARE三种感应卡，是目前最先进的门禁读头之一。它采用独特的金属外壳设计，内置高档微处理器，抗干扰能力强，安全性和可靠性极高，可为用户提供强大的安全保障。它具有超低功耗、使用非常方便、寿命长,可广泛应用于家庭、办公室、住宅小区及其它公共场所。

功能特点：

超低功耗：待机电流小于30mA。
韦根输出：可对外输出Wg26卡号。
防拆报警：非法拆机后内置蜂鸣器发专用报警音。

技术参数：

工作电压：DC12V±10％
静态电流：≤30mA
读卡距离：1～5cm
环境温度：-30℃～50℃
环境湿度：10%～90%
外形尺寸：120 *80*25mm

韦根输出格式：

当刷卡时，韦根接口D0和D1输出标准Wg26卡号格式，卡号为3字节。
当按键按下时，韦根接口D0和D1输出Wga4格式，如下表：

安装方法、引出线说明及接线图：

安装方法：

在墙上按机器底壳的孔径尺寸打好孔或装好配线盒。
把引出线从底壳的出线孔穿出，拔掉线头套，连接需要的线。
不用的线请用绝缘胶布隔离开再包好，以防短路。（接线图如图1）
用所配备的螺钉固定好底壳到配线盒或墙上。
把接线插头插到PCB板上的接线座上。
接完线，安装前壳到底壳上，最后旋紧螺钉固定好前壳和底盖。

引出线说明：

接线图：
