1、项目简介：

广东警官学院位于广东省广州市白云区北郊:主校区----嘉禾校区，目前已完成运动场整体改造、警察战术训练大楼、射击场、学生宿舍、学生食堂、新教学楼等11项工程及周边附属设施，建筑面积共7.5万平方米，警体训练区、学生生活区基本建成。贵单位于二00九年采购招标：IC卡电表管理系统及安装服务工作，并由二00九年九月份开始使用我公司IC卡预付费电表管理系统。根据教师办公环境、控电目标，将烁龙的预付费电表系统技术引入校园，针对性的方案设计，大大增强产品的稳定型和维护的便利性，无缝对接校园一卡通，解决用电问题，实现节能，制作如下解决方案：



2、解决方案

1、项目组成：

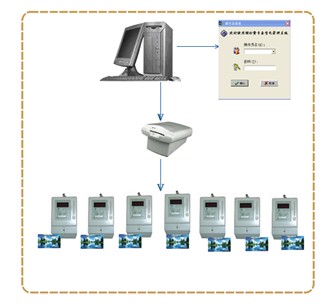

由智能接触IC卡电表（含电箱）、读写器、管理系统软件和IC卡组成了预付电表管理系统。具有使用操作简单、计量精确、科学合理等优点。

1、专业化的设计，确保系统稳定可靠。2

2、集电能计量、收费管理、用电过程管理等功能于一体。

3、适合集体公寓特点及多种性能、形式需求，面向实际的解决方案。

4、完善的管理功能，大大减少了日常人为工作的繁琐与弊端。

5、用电超负荷自动跳闸，提醒用户购电，预跳功能。

6、异常用电分析，线损分析防窃电。

7、多种的收费管理方案，供用户选择。

8、人性话的软件操作界面，功能完善。



3、终端设备介绍

a、IC卡预付费电表：预付费电度表是具有电能计量、负荷控制和用户信息管理等多种功能的新型电度表。是采用大规模集成电路技术及先进的微电脑和IC卡技术的高科技产品

3.1主要特点：
采用先进的专用集成电路芯片，SMT表面贴装技术，优良的电磁兼容设计，低功耗的磁保持继电器，体积与电子式单相表相同，具有重量轻，可靠性高等特点。

3.2功能特点

★ 有功电能计量，长期工作不须调校

★ IC卡预付费电剩余电量不足报警

★ 超负荷报警能记录发生当前负荷，一户一卡，存储卡，具有良好的防伪性

★ 可显示本次读卡购电量、剩余电量、资产号

★ 负荷设定值、报警电量、最大负荷及当前负荷

★可用汇总卡抄回用户业务号和累计用电量等相关信息

3.3IC卡单相预付费电表技术参数：

规格：220V，50Hz，

电流：10（60）

工作电压：0.8～1.1额定电压

功耗：≤1W和10VA

起动电流：0.004lb\0.002lb

正常工作温度：-20℃～ +45℃

极限工作温度：-25℃/-45℃～+55℃(-45℃需定制)

执行标准：GB/T18460-2001、GB/T17215-2002

外形尺寸：172mm×108mm×60mm

重量：约0.75Kg

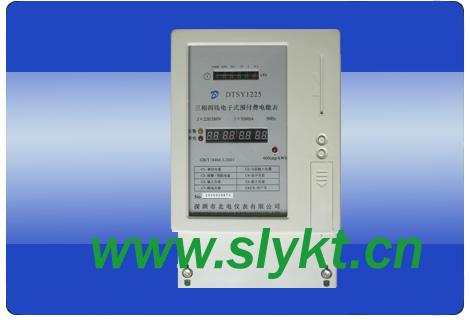

3.4IC卡三相预付费电表技术参数：

额定频率：50Hz

准确度等级：1.0 \2.0

启动电流：0.4%Ib

额定电压（V）：3*220 /380V

标定电流（A） ：10(60)A

数码管显示：6位整数，两位小数外形尺寸：

尺寸：283mm×166mm×89mm

重量：约2.6Kg

3.5功能卡：

购电卡：每块电表配有一张购电卡，由用户保管。供电部门用此卡通过专用的售电系统，给新用户开户并将开户等信息写入卡中。新用户将卡中的开户等信息装入自己的电表中，便可正常用电。当用户电表中剩余电量不足时，用户拿该购电卡到供电部门购电，再装电到电表中便可继续用电。

复位卡  将电能表置于初始化状态,清零表内所有相关的用电信息；

测试卡  将一张新存储卡作成测试卡后,这张卡将可以使用多次(使用前须将电表进行复位),它对同型号表均有效.



4、发卡器

过COM口直接连接电脑，通过管理软件对IC电卡进行发行、充值、补卡、查询等操作。



5、管理系统：

安装于IC卡充值管理中心，通过电表收费系统管理软件对所有使用IC卡电表的用户进行收费管理。系统管理软件功能包括人事资料管理、IC卡管理、数据资料查询、报表打印功能、系统安全维护到系统操作的人性化均有完善的功能。
