1、项目简介：

汕头党校位于汕头市共二两个校区，其中主校区分布为一幢楼里的三，四，五，六层，各1教室，距30米一幢楼1个教室及80米一幢楼里为一大会议室。要在教室安各装2台考勤机作为学生考勤和在会议室中安装40台考勤机作为考勤。为了解决布线难问题，采用无线考勤管理系统，制作如下解决方案：

2、解决方案

为了网络稳定化，科学化，一共采用14台考勤机，3个中继器，1个无线收发器，实现无线考勤管理系统。



3、终端设备介绍

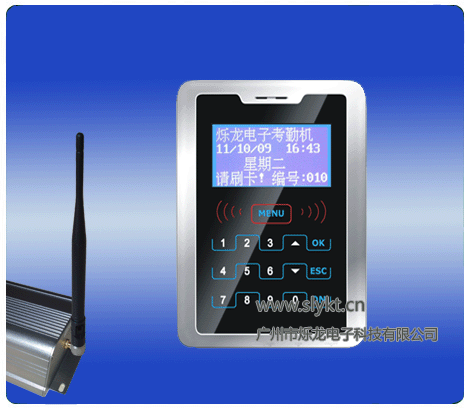

a、无线考勤机：完备的功能可设置各种不同的班次，并能自动识别，还可根据单位要求对上下班刷卡作特殊的设定。持卡人在考勤机刷卡时显示持卡人姓名及卡号。具备出差、请假、加班等特殊考勤功能，支持人互修改。可自动生成考勤基础信息、考勤人事信息、日考勤信息和月考勤信息等各种报表，并实现组合查询。考勤终端可可脱机独立互作，32000条考勤记录存储量能满足上千人考勤要求。



设备类型：无线考勤机

按 键：新一代触摸按键

工作频率：125KHz

读卡距离： 0cm-10cm

卡读写时间：小于0.2秒

存储容量： 32000条考勤记录

名单数量 ：3200条

通讯方式 ：无线通讯

通讯速率： 38400bps

通信距离：无线考勤机与无线收发器通讯距离80米；

          无线 考勤机与无线中继器通讯距离80米；

          无线中继器与无线收发器、无线中继器间通讯距离250米；

          单一网络路由中允许最多中继数量5个

显示方式 ：4行中文蓝色背光液晶屏，刷卡显示持卡人姓名及卡号

供电方式： DC 9V 800mA

工作环境温度： 0 – 50℃

工作环境湿度 ：10 – 90%

安装方式：壁挂

后备电池： 内置锂电池，断电后可继续工作4 – 6小时





B、发卡器：用于卡片的发行、充值、退款、消户、修卡及回收处理等卡片处理业务。

C、无线收发器：计算机与一卡通终端设备间采用无线网络传输时，H200E无线收发器作用增强无线网络覆盖 范围。无线传输，无需布线施工，节省费用，不影响室内外装修美观，使有些不能进行布线施工的场所亦能轻松应用系统。使用专用的无线传输方式，避免了其它无 线传输易受干扰、处理速度慢的缺点。最高工作速率可达76.8Kbit/s，对用户来讲并没有任何传输的滞后反应。



4、一卡通软件界面：

主要用于人事资料、卡片中心数据、设备设置、数据报表、统计分析数据，帐务处理等参数和工作模式平台。
